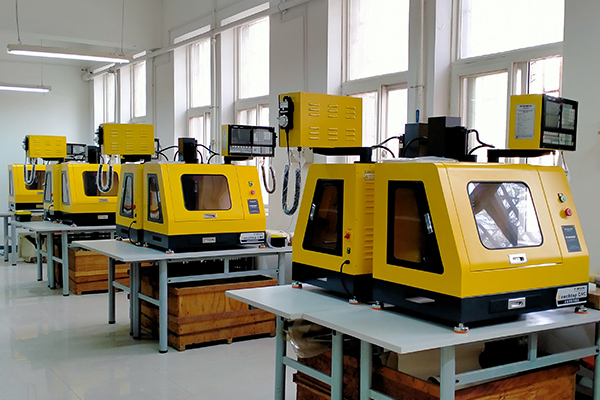

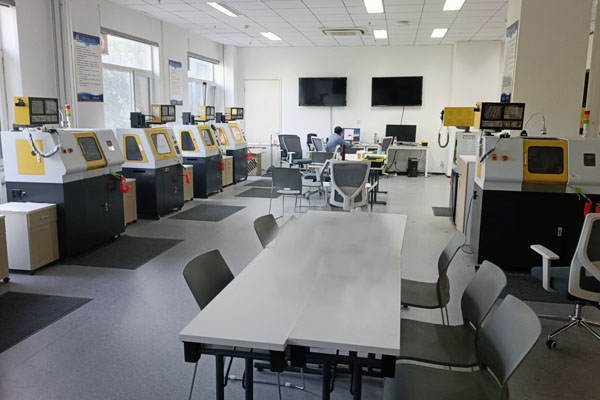

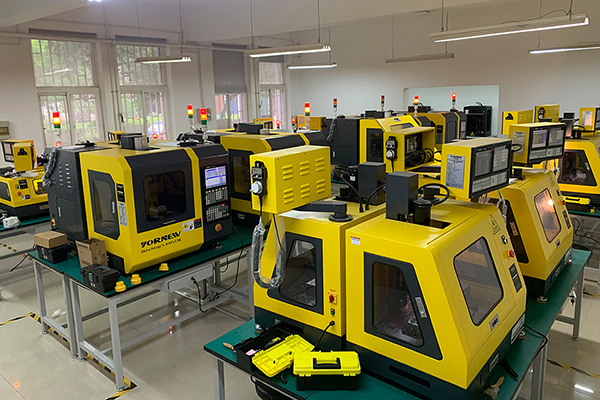

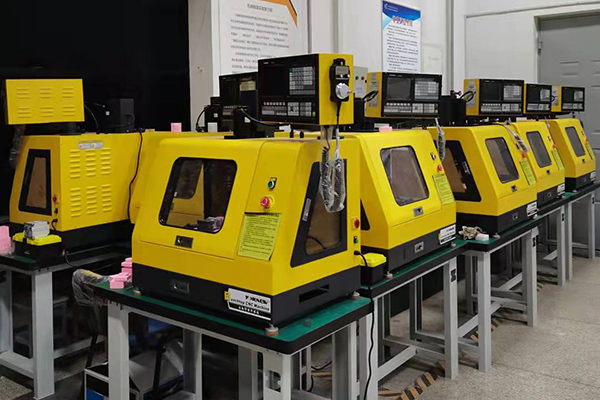

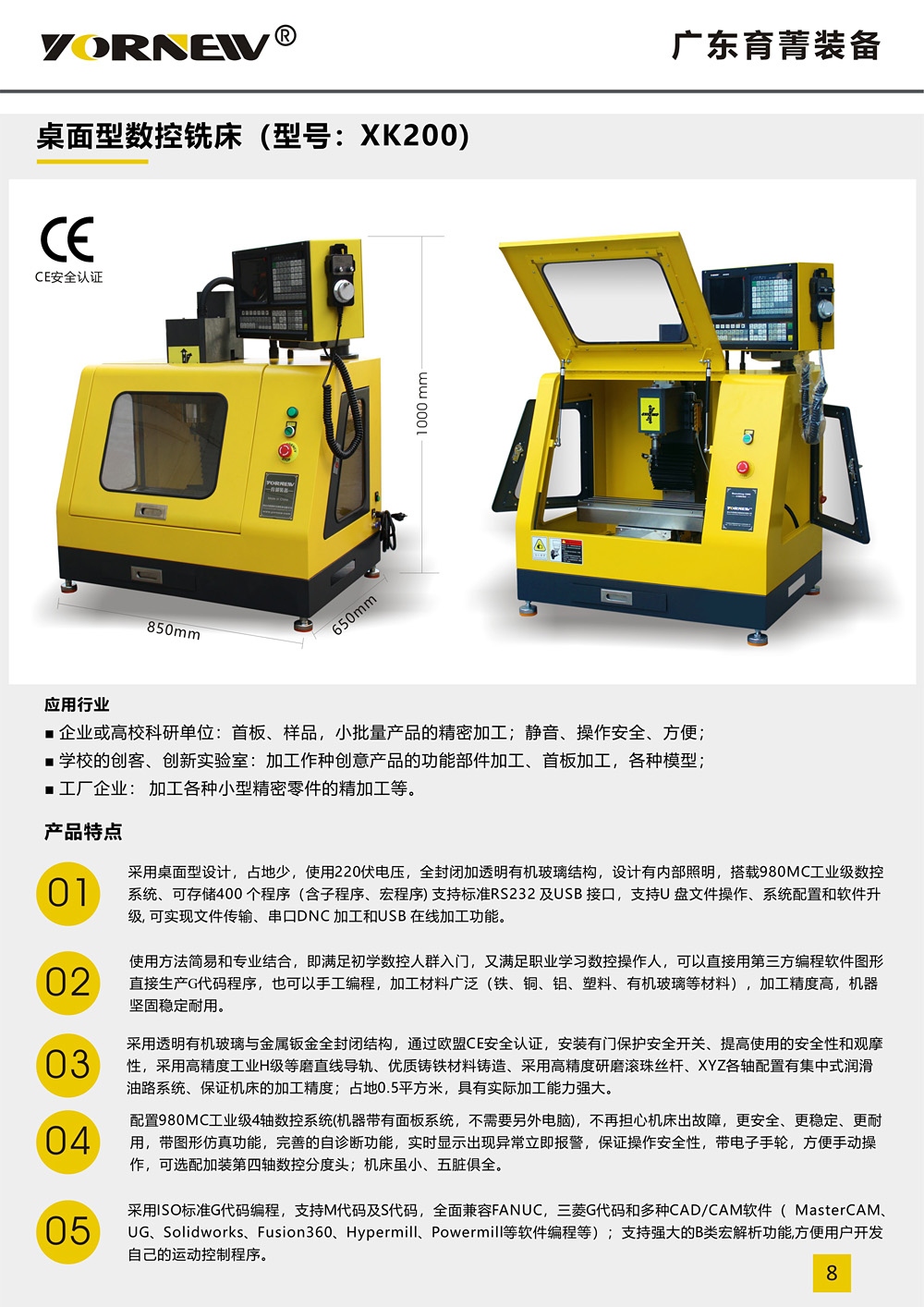

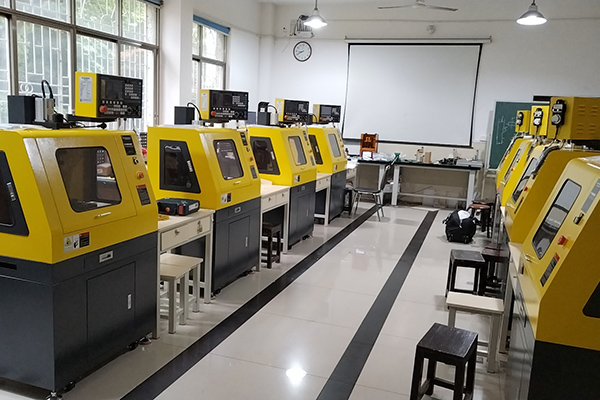

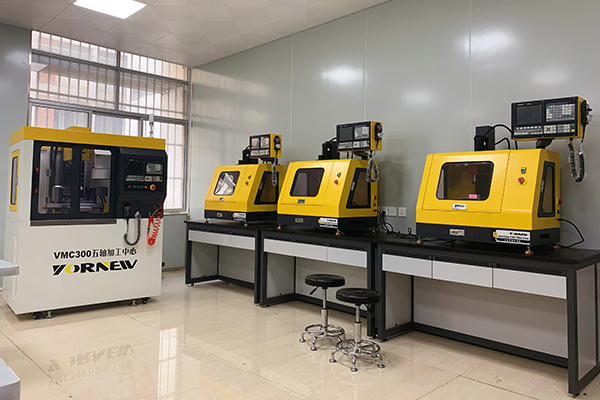

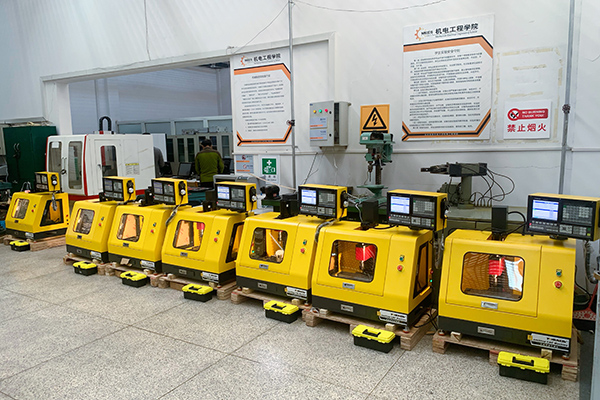

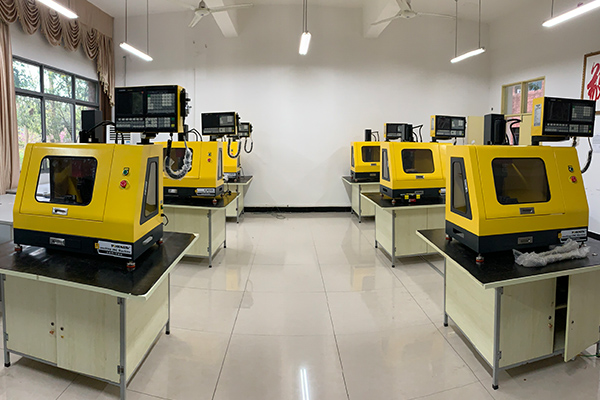

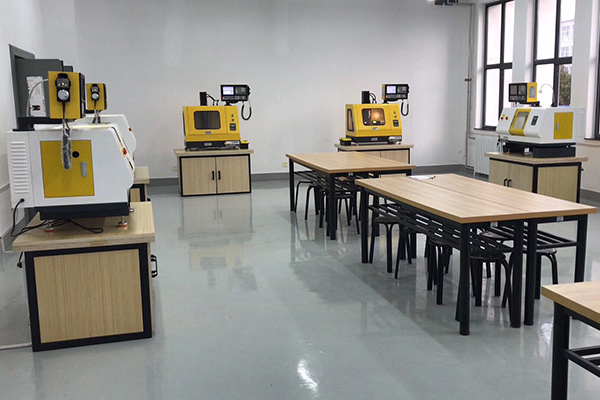

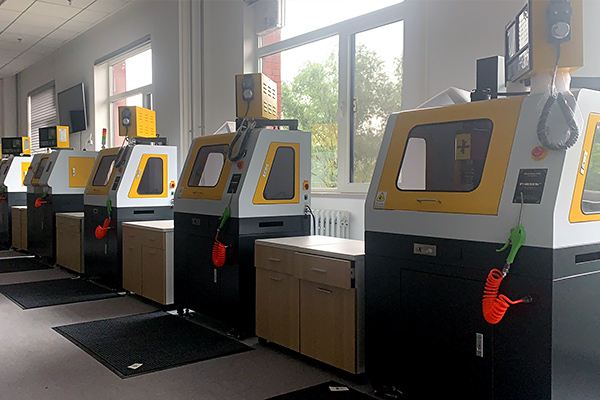

五金加工廠的小零件加工,企業或高校的科研開發,首板制作,創客創新實驗室,同時也可以用于高校或職業院校數控技術培訓教學等。
1、 適合校園創客、創新工作室科技制作加工零件、理實一體化專業數控培訓、企業科研單位加工小零件。
2、 配置專業級工業級面板數控系統(機器帶有面板系統,不需要另外電腦),不再擔心機床出故障,更安全、更穩定、更耐用;帶圖形仿真功能,完善的自診斷功能,實時顯示出現異常立即報警,保證操作安全性,帶電子手輪,方便手動操作,功能更強大,機床雖小、五臟俱全。

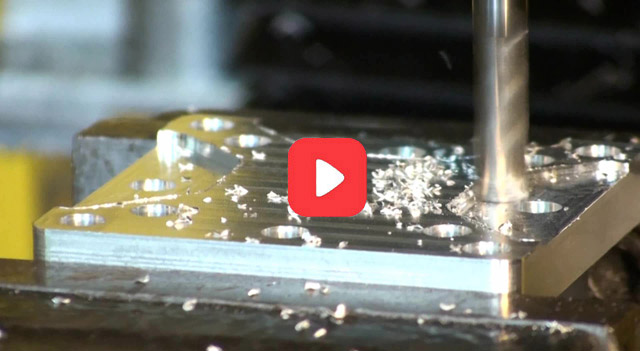

3、 使用方法簡易和專業結合,即滿足初學數控人群入門,又滿足職業學習數控操作人,可以直接用第三方編程軟件圖形直接生產G代碼程序,也可以手工編程,加工材料廣泛(鐵、銅、鋁、塑料、有機玻璃等材料),加工精度高,機器堅固穩定耐用。

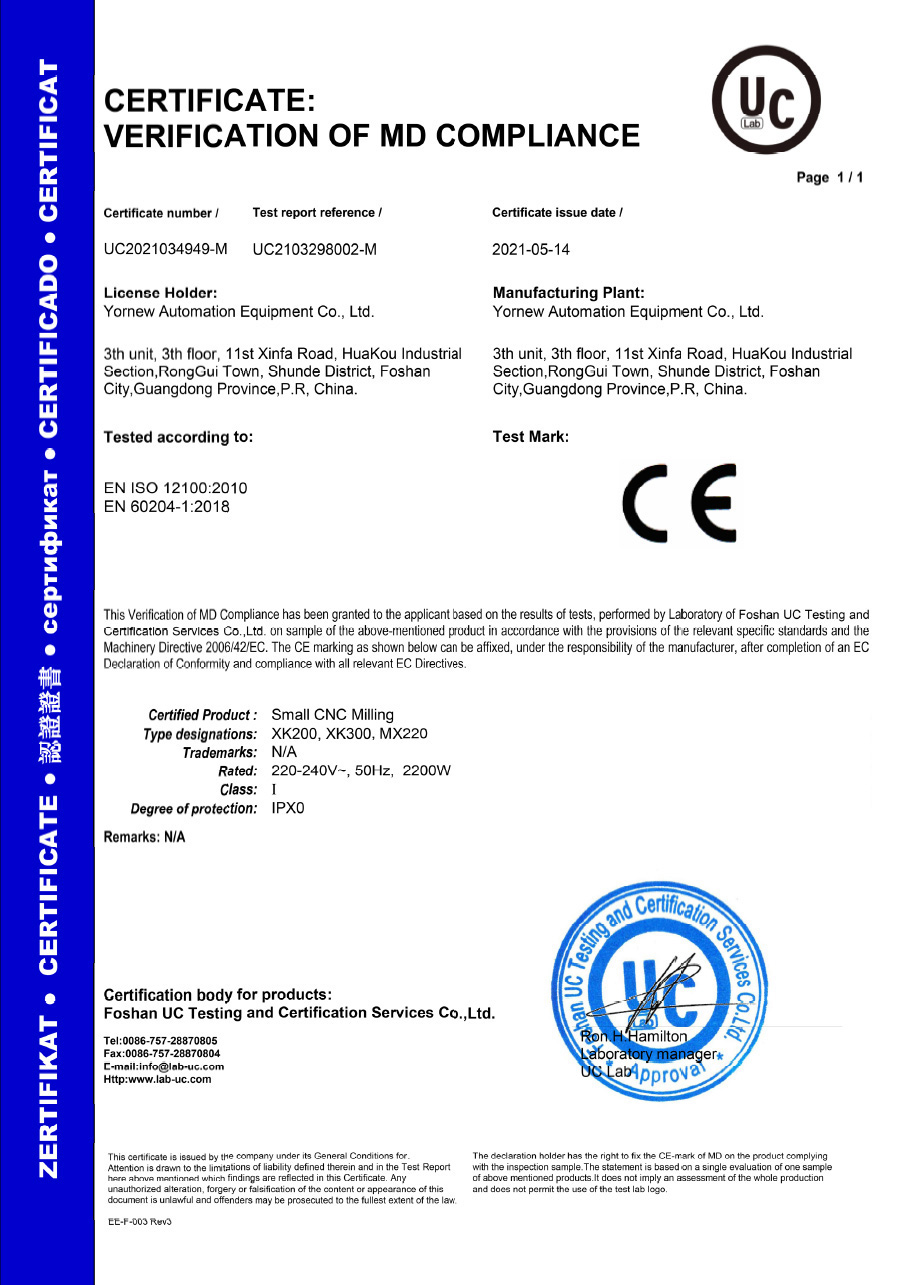

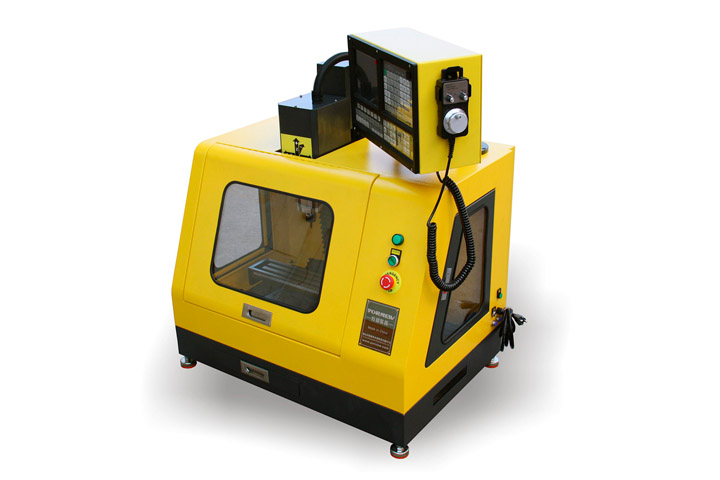

4、 采用透明有機玻璃與金屬鈑金全封閉結構、通過歐盟CE安全認證,使用220伏電壓、安裝有門保護安全開關、提高使用的安全性和觀摩性,采用高精度H級等磨直線導軌和油路潤滑系統、精選優質鑄鐵材料鑄造、采用高精度研磨滾珠絲桿,保證機床的加工精度;占地0.5平方米,具有實際加工能力強大。
5、 采用ISO標準G代碼編程,支持M代碼及S代碼,兼容FANUC,三菱G代碼和多種CAD/CAM軟件(MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等軟件編程等),圖形化編程。

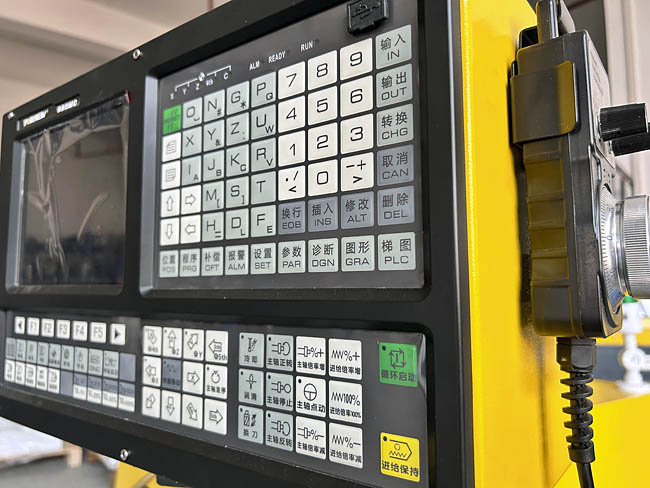

工業級數控系統,更安全、更穩定、更耐用,不再擔心機床出故障,帶圖形仿真功能,完善的自診斷功能,實時顯示出現異常立即報警,保證操作安全性,帶電子手輪方便手動操作,8.4 英寸彩色屏幕,中英文可切換

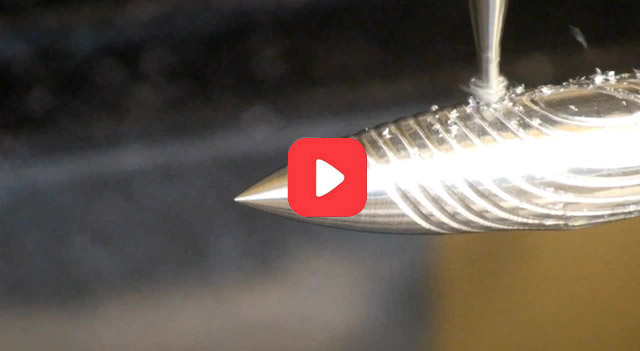

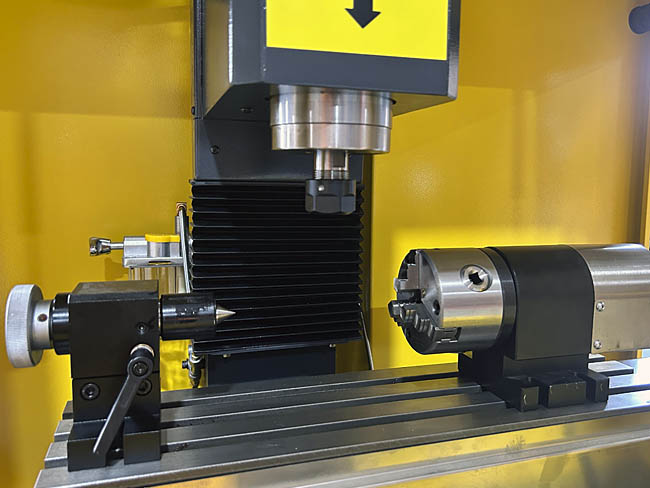

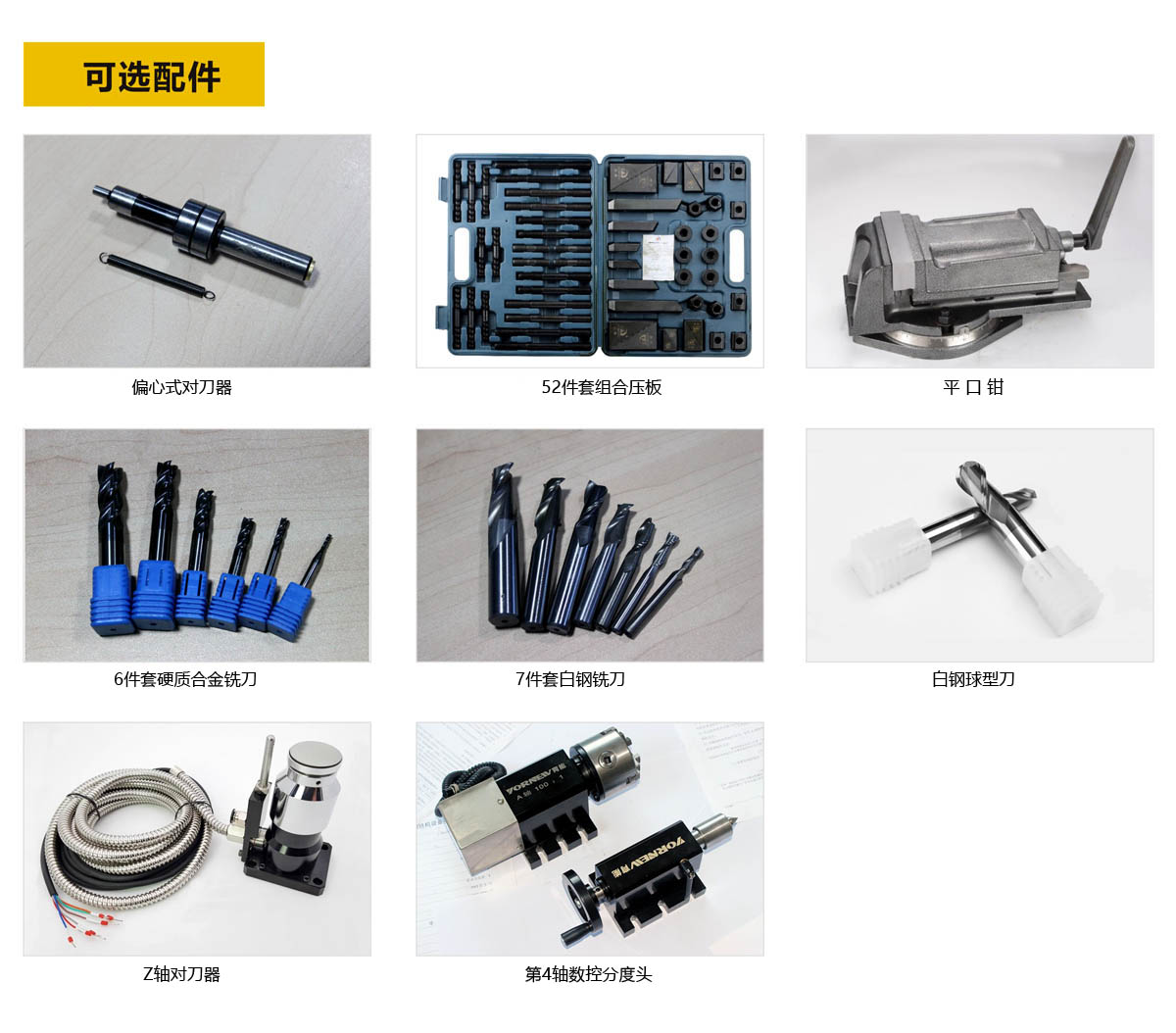

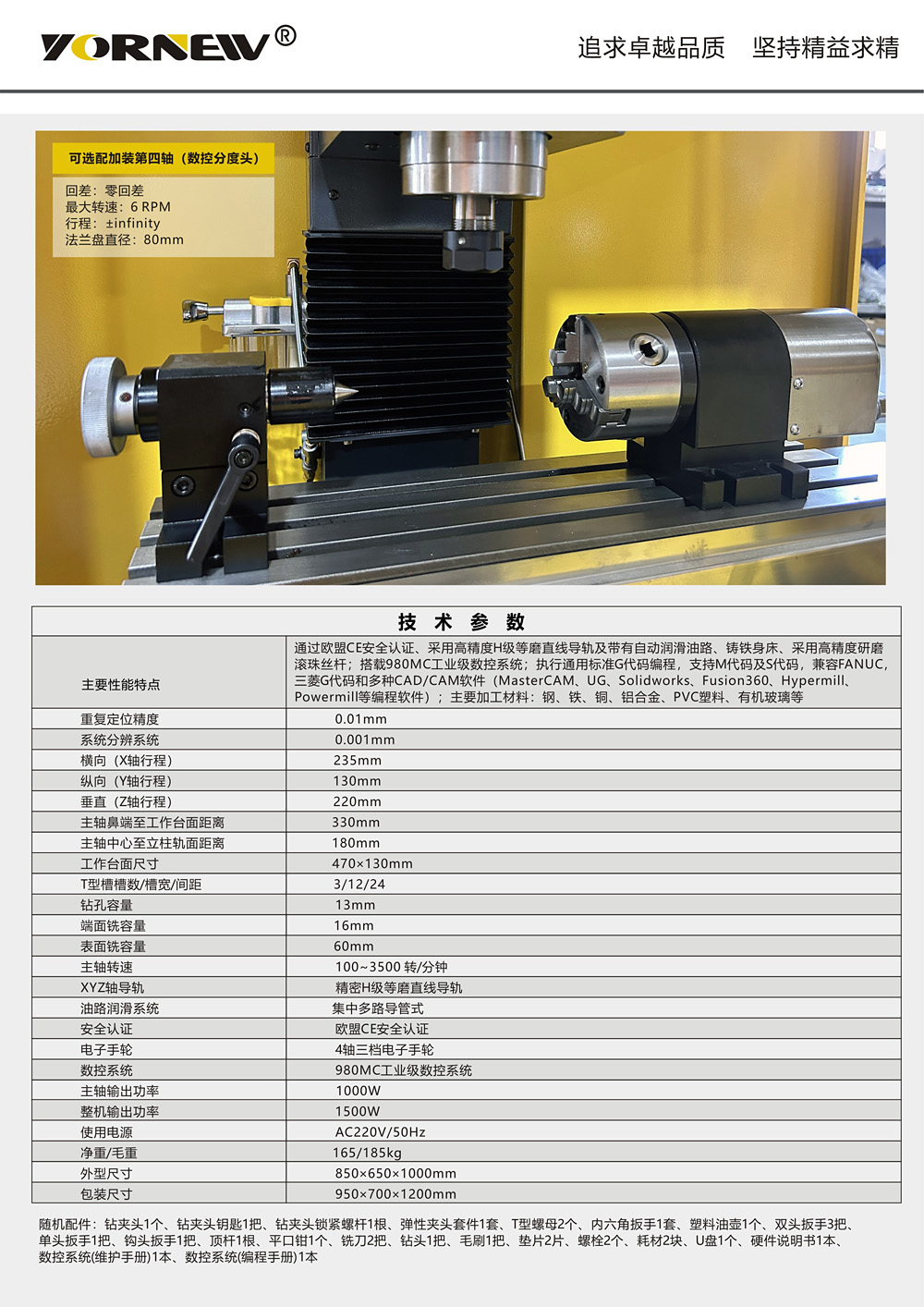

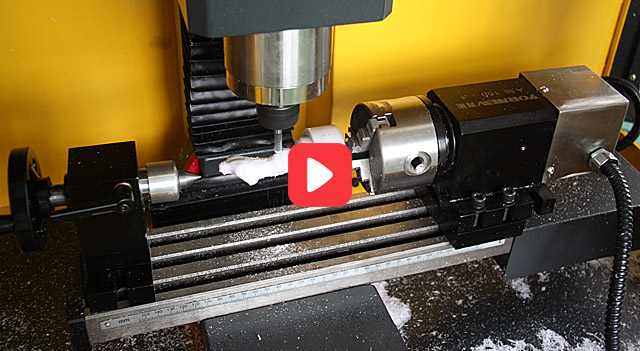

可選配第4軸,實現四軸聯動,采用進口諧波減速器,零回差、鎖緊力更緊、精度更高;實現精確的自動任意分度或XYZA軸聯動;?可以實現工件在圓周方向的進給運動,?從而加工出更復雜的曲面形狀等功能。?

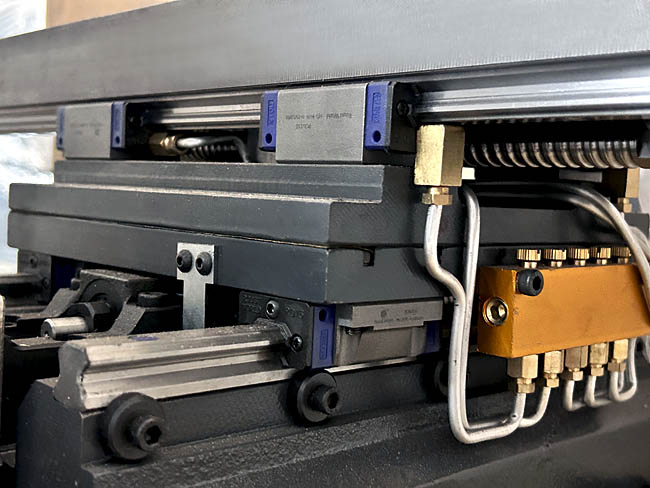

選用高精度工業級直線導軌和C3級研磨滾珠絲杠,運行速度更快更絲滑,精密更高;配有潤滑系統,用于導軌和絲桿的潤滑,提搞機床壽命,保障機床的精度。

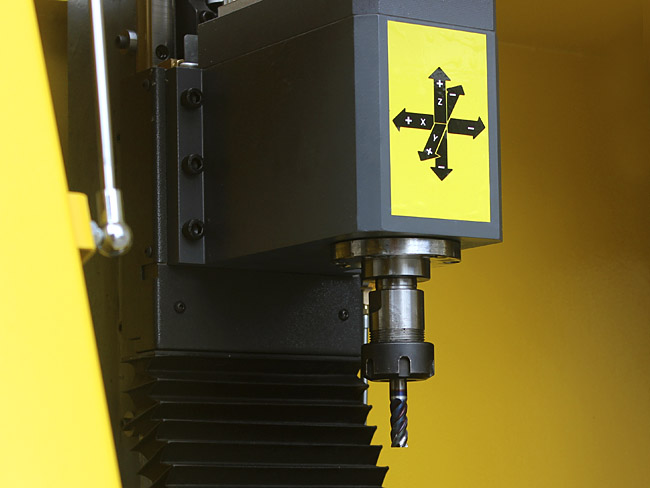

主軸箱采用鑄鐵材料制造,鋼性好,標配莫氏3號主軸,1KW主軸電機,轉速范圍100-3500r/min,可夾持刀具直徑4-16mm,可選配高速電主軸(功率2.2KW,轉速范圍100-24000r/min.)
床身本體選用優質鑄造材料,鋼性更好,更穩重;具有良好的減震性能,具有良好的尺寸穩定性,?不易變形,?有利于長期保持機床精度,?確保機床的高性能和長期穩定性。

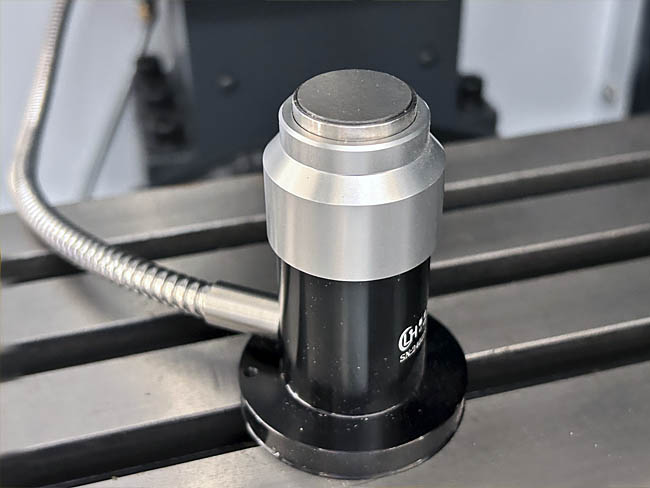

可選配自動對刀儀,提高精度、比手動對刀更高的精度,?減少了加工誤差?節省時間、比手動對刀更快,特別是在需要更換多個刀具的情況下,?提升效率、?減少操作錯誤以及適應性強。?
技術參數 |
|
---|---|
主要性能特點 | 全封閉加透明有機玻璃結構、通過歐盟CE安全認證、配置高精度H級等磨直線導軌和油路潤滑系統、鑄件床身、采用高精度研磨滾珠絲桿;搭載980MC工業級數控系統; 執行通用標準G代碼編程,支持M代碼及S代碼,兼容FANUC,三菱G代碼和多種CAD/CAM軟件(MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等編程軟件); 主要加工材料:鋼、鐵、銅、鋁合金、PVC塑料、有機玻璃等 |
精度 | 重復定位精度:0.01mm
系統分辯率:0.001mm |
XYZA軸行程 | 橫向(X軸):235mm 縱向(Y軸):130mm 垂直(Z軸):220mm 旋轉(A軸):360度(可選軸) |
主軸鼻端至工作臺面距離 | 330mm |
主軸中心至立柱軌面距離 | 180mm |
工作臺面尺寸 | 470×130mm |
T型槽槽數/槽寬/間距 | 3/12/24 |
鉆孔容量 | 13mm |
端面銑容量 | 16mm |
表面銑容量 | 60mm |
主軸轉速 | 100~3500 轉/分鐘 |
XYZ軸導軌 | 工業級H級等磨直線導軌 |
油路潤滑系統 | 集中多路導管式 |
安全認證 | 歐盟CE安全認證 |
電子手輪 | 4軸三檔電子手輪 |
數控系統 | 980MC工業級數控系統 |
主軸功率 | 1KW |
整機輸出功率 | 1.5KW |
使用電源 | AC220V/50Hz |
凈重/毛重 | 165/185kg |

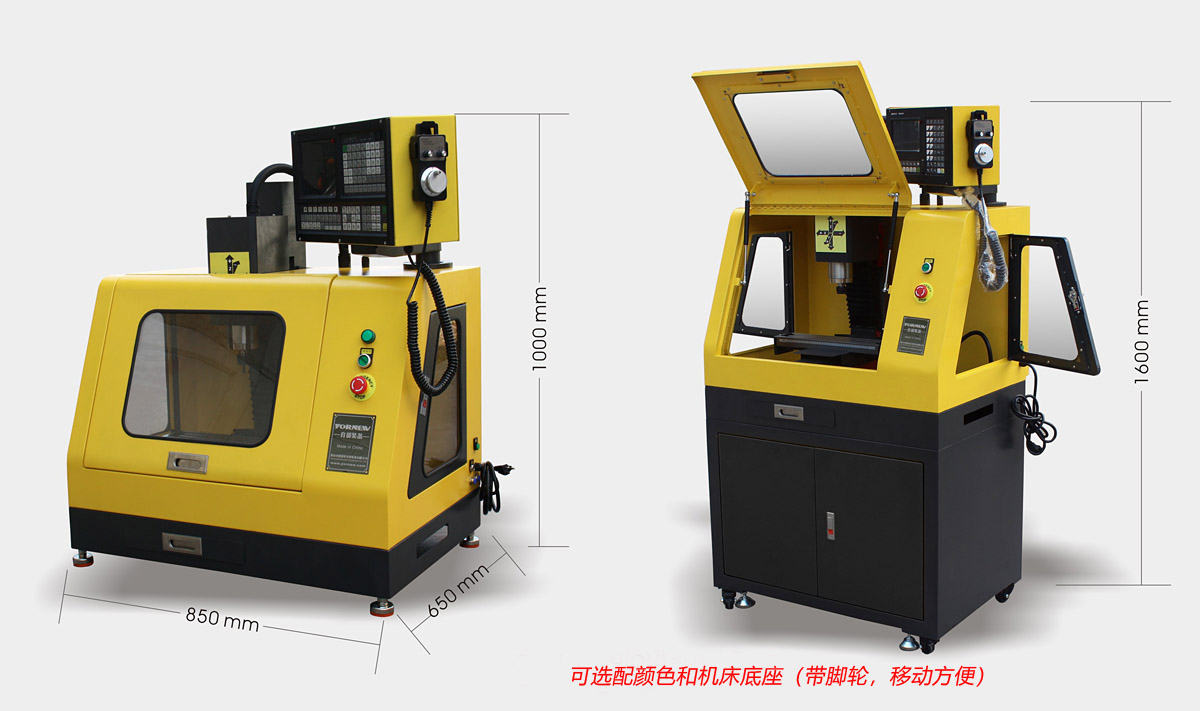

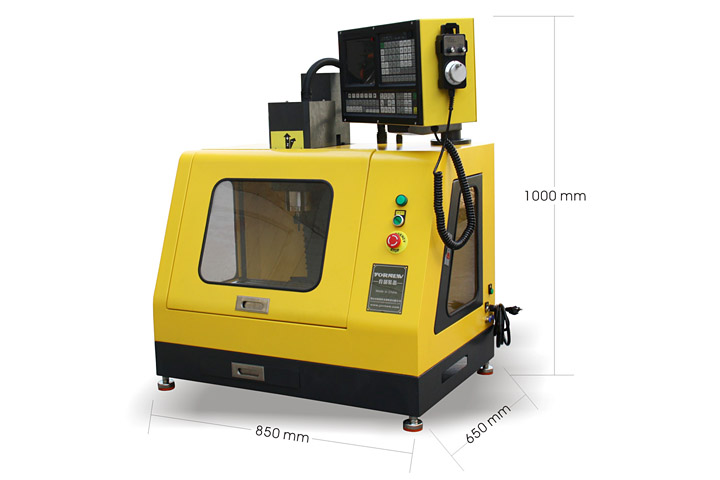

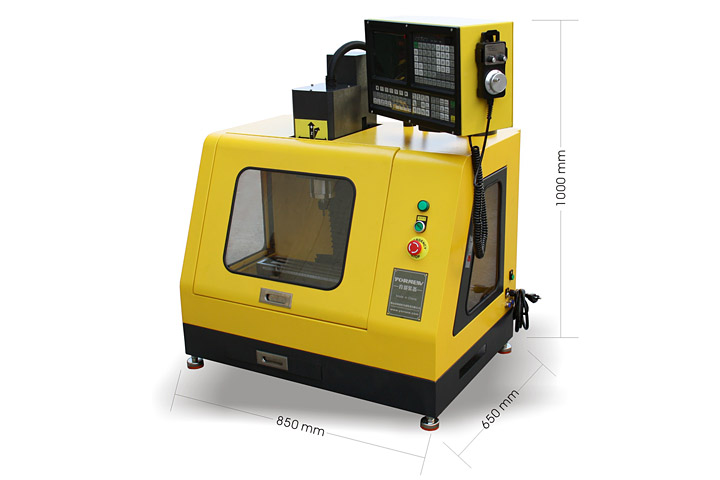

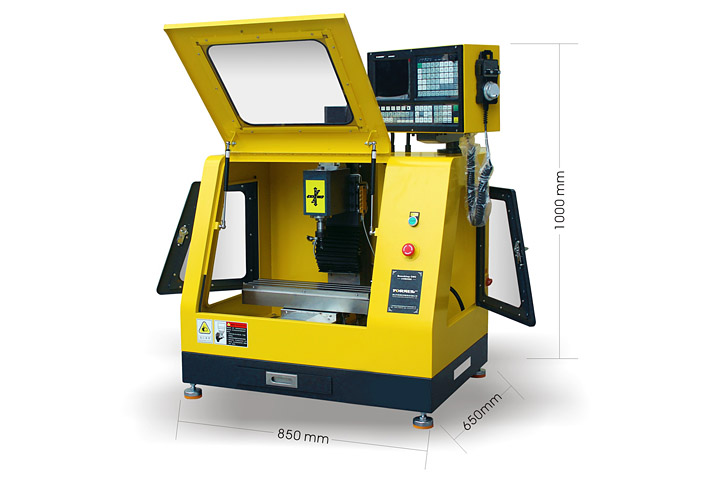

外型尺寸 | 850×650×1000mm |
包裝尺寸 | 950×700×1200mm |

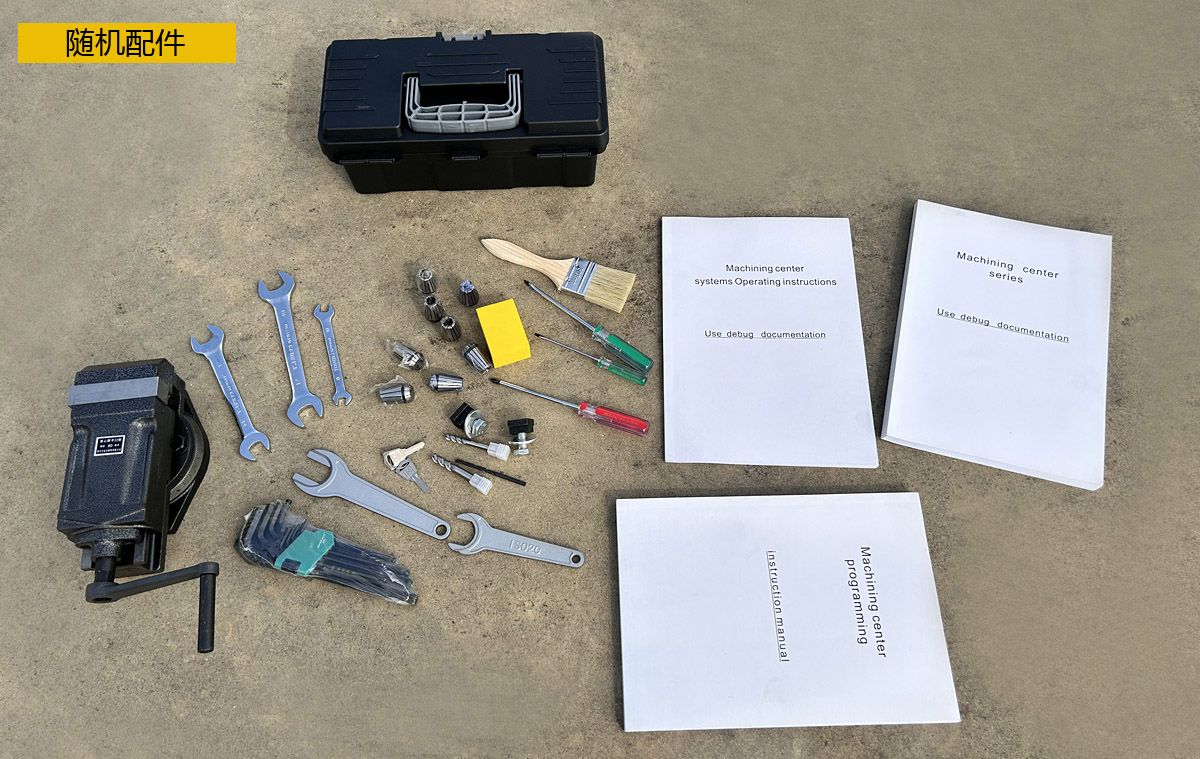

隨機配件 | 鉆夾頭1個、鉆夾頭鑰匙1把、鉆夾頭鎖緊螺桿1根、彈性?shī)A頭套件1套、T型螺母2個、內六角扳手1套、塑料油壺1個、雙頭扳手3把、單頭扳手1把、鉤頭扳手1把、頂桿1根、平口鉗1個、銑刀2把、鉆頭1把、毛刷1把、墊片2片、螺栓2個、耗材2塊、U盤1個、硬件說明書1本、數控系統(維護手冊)1本、數控系統(編程手冊)1本 |
